系統概述

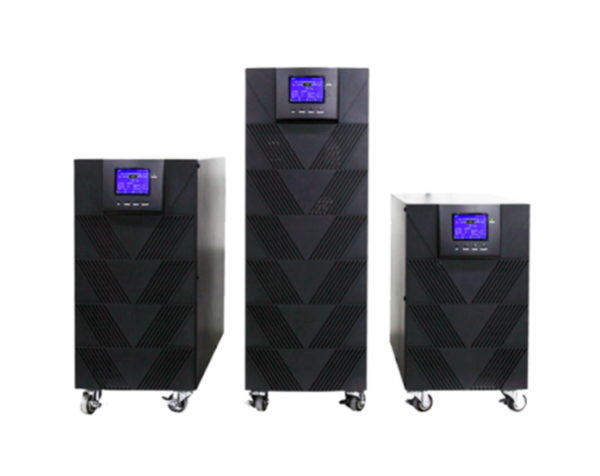

本產品是一款采用全數字控制技術的單相輸入/單相輸出、三相輸入/單相輸出中小功率、純?cè)诰€式UPS，具有N+1并聯冗余功能的不間斷電源產品。它采用雙轉換體制、輸出隔離變壓器設計， 的SMT工藝，具有突出的高穩定性和高可靠性。輸出隔離變壓器將市電的突波、尖峰干擾和負載的沖擊進行了有效的抑制和隔離，同時能夠大大改善負載電流的諧波失真，使負載與UPS的處于更佳的配合狀態。

用負載類別

該系列產品設計應用環境為中小型關鍵設備系統，如中小型金融網點設備、小型數據處理中心、關鍵醫療設備、制造業過程控制系統和電信設備等行業。如：數據中心、通信機房、網絡管理中心，金融中心、證券交易、結算中心，銀行數據中心，體育場館，交通管制中心，公路，鐵路的隧道照明及監控中心，港口、碼頭的信息中心，半導體生產線，企業自動化生產線及其控制系統。

性能指標高

1、全數字控制下的可控硅整流和IGBT逆變技術；在線式單進單出、三進單出雙變換結構，具有緩起動功能，提高了產品的可靠性；

2、采用輸出隔離變壓器技術，支持200、220、230、240Vac，50/60Hz電網體系；

3、輸入電壓和頻率范圍寬，單相160-280Vac、三相286-475Vac ，50/60Hz±5%，電網適應能力強；

4、強大的負載適應性和輸出過載與短路保護能力，采用緩沖技術和峰值電流保護技術使負載沖擊在0-100%突變下不轉旁路；輸出電壓和頻率可選；

5、整機效率可達85%以上，在ECO運行模式下，其能量轉換效率高達98%，節能效果十分顯著；

6、可實現多臺電源的無主從冗余并聯運行，并聯環流≤5%；

7、智能充電設計，具有三種恒充、浮充、均充方式，對電池過低過高進行報警及保護，實時診斷電池狀態和反饋數據；

8、采用彩色點陣式2.8寸LCD屏+LED與鍵盤結合使用，全面、直觀反映UPS系統的各項運行狀態、參數、各種信息以及溫度控制，操作便捷。

9、可在顯示面板上設置電池檢測模式，計算電池放電時間；可設定UPS的運行模式（逆變優先或ECO節能模式）；可進行智能故障診斷，查詢歷史信息和故障信息，可通過故障記錄，對故障原因進行判斷和分析；可了解UPS運行時間和累計運行數據等功能；

10、可通過SNMP網絡適配器實現局域網或廣域網的遠程監控，配有RS232及USB接口，配有EPO遠程緊急關機接口，可選配RS485及多干接點；

11、前進后出風的風道設計，有利于產品安裝環境，降低了產品的故障率；

12、自鎖萬向滾輪設計，便于移動，確保固定；

13、在同類產品中體積小，功能強，易于維護。

安全、穩定、易維護

1、采用MCU（微處理器）對UPS各功率變換環節實行全數字化控制，系統的一致性和穩定性更高；

2、采用可控整流設計極大提升對市電的適應能力，對逆變器更加安全和可靠；

3、內置輸出隔離變壓器，可減小零地電壓和負載諧波電流對逆變器的影響；

4、獨立蓄電池接口避免安裝錯誤導致的嚴重故障，大大降低由于操作帶來的風險；

5、系統設計中90%以上元器件采用國際品牌，設備出廠前經過了24小時老化和相關驗證測試，保證系統的高可靠性。

豐富的選件

可接入多種選件：冗余并機卡及通訊電纜、SNMP網絡適配器、RS485及干接點、可擴充充電電流等。

技術參數

1、采用MCU全數字控制，更高的系 致性與穩定性；

2、輸入電壓、頻率范圍寬，超強的電網適應性；

3、全數字的無主從、自主冗余并聯均流控制技術；

4、 的電池智能管理，電池測試與檢驗設計；大電流充電及保護功能，確保了電池的高使用壽命；

5、強大的輸出短路和過載能力，確保系統的穩定性和極限狀態下的系統安全；

6、點陣式彩色液晶大屏幕顯示電源運行狀態，界面友好，方便客戶使用與操作；

7、雙變換在線技術，輸出隔離變壓器，完全隔離市電及油機可能產生的對負載的影響。

8、單機容量?jī)?nèi)體積最小，所有產品均配有萬向可剎車的輪子，便于移動。
