產品簡介

山克不間斷電源SKMK系列模塊化UPS電源是業界 的全數字化電源產品，集中了當今電力電子與自動控制領域 的技術成果，使得關鍵設備的供電可靠性、可用性、可維護性得到了突破性的提高。

SKMK系列模塊化UPS電源結合了傳統塔式機型的技術特點與現代機房模塊化的需求，在實現模塊化設計的同時，保證了系統的高可靠性。此系列產品各項性能指標均達到國際 水平，擁有極高的性價比，是各行業高可靠供電需求的 選擇。

SKMK系列產品提供多種規格功率模塊（50K/60K）以及機柜系統(6/7/8/10)，用戶可根據負載需求進行靈活配置。單個機柜可以實現500KVA/600KVA的容量，機柜并聯后可以實現1000kVA/1200KVA的容量配置。產品獲得信息產業部模塊化行業標準YD/T2165-2010認證，所有技術指標達行業Ⅰ類；綠色環保設計，效率高達95%，輸入功率因素為1，輸入電池諧波小等特性。

2、產品技術特點

性能指標高

UPS系統模塊化設計，N+X冗余，在線熱插拔升級擴容。

輸出功率因數為1,1KVA=1KW。

超強的負載適應性以及帶載能力，超強的電網適應性。

綠色節能電源：整機效率大于95%，輸入功率因數大于0.99，輸入電流

諧波小于3%。

功率模塊配置雙DSP控制器，模塊獨立自主控制，無單點故障風險。

整流、逆變、充電、放電全部實現DSP數字化控制。

采用IGBT模塊而非分立器件，極大地提高了功率模塊與系統的可靠性。

全正面維護，提供上下進線方式，方便用戶接線。

超大屏幕觸摸屏（10寸）人機界面，信息量豐富。

獨立充電系統，強大的充電能力，完善的電池管理方案。

全數字化模塊并聯技術， 的環流指標。

可緊靠其他設備安裝，節省機房空間。

冗余智能調速風扇，低噪節能。

系統機柜內部集成配電系統，安裝極其方便并且節省用戶投資。

卓越的發電機匹配性能。

獨特的設計思路

無主從分散邏輯控制：

每個功率模塊采用獨立控制系統，功率模塊失效后立即與UPS系統脫離，不影響UPS系統運行。

虛擬阻抗并聯技術：

通過逆變控制使功率模塊輸出之間存在一個等效電阻，在該等效電阻不產生任何損耗的前提下，限制模塊之間的環流，保證功率模塊穩定可靠地并聯運行。

兩種逆變模式可同時工作：

輸入電壓低于工作范圍時，整流逆變和電池逆變同時工作，保證輸出不降額。避免電壓過低時，完全切換到電池逆變模式，延長電池放電時間。

智能電池管理

智能電池充電管理：

電池放電后，系統采用三階段充電方法，即 階段為大電流恒流充電，快速回充90%的電量，第二階段恒壓充電，活化電池特性并將電池完全充滿，第三階段轉為浮充階段，保持電池容量。

自動充電電流分配：

利用虛擬阻抗并聯技術使各模塊的充電電流自動均流。

電池數量可調：

每組蓄電池可在32-36-40顆范圍內調整，確保了在現場任何環境下，UPS的正常運行，同時在蓄電池故障的情況下，可以確保系統的高可靠性。

高效的DSP+CPLD運算、控制、管理系統

智能化數字控制：

整機采用雙DSP全數字化運算處理器，具有高速采樣及運算能力，配合雙CPLD邏輯處理器，兼具高速、高效的控制和管理系統，打造了系統 化和高可靠性的拓撲結構。

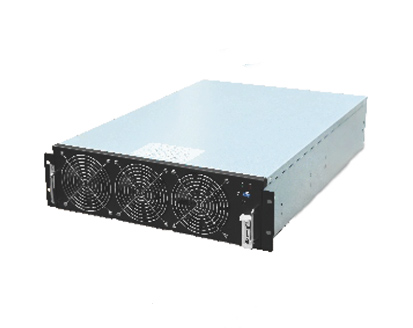

功率模塊

容量：50KVA；

在線式雙變換技術，標準正弦波交流電壓輸出確保輸出質量；

采用多級分散式控制技術，在線更換而不影響系統運行，可完全抑制電網中各種浪涌干擾對設備和負載的沖擊；

模塊內部具備完整的UPS功能，集整流、逆變、充電和控制于一體，具備完善的保護功能及智能通信接口；

采用有效的模塊防塵設計；

IP 防護等級為：IP20；

正面防護網和濾網可在線拆卸清洗，可以在惡劣的環境中使用；

標準外形尺寸（W*D*H): 650*440*132（3U

產品技術參數
